超精密特注シム｜厚み1μm〜・板厚公差±0.1μm〜・0.1μm単位の厚み指定で製作

TDCでは、ラップ研磨技術を応用した独自の工法により、厚み1μmから対応可能な特注シムを製作しております。
一般的なエッチングやプレス加工では対応できない精度帯に対応し、厚み公差±0.1μm、0.1μm単位での厚み指定が可能です。材質・形状・サイズもご要望に合わせて1枚からお作りいたします。

Contents

TDC超精密特注シムの特徴

TDCの特注シムは、精密機器の組み立て精度の向上、累積公差の吸収、スタッキングによるナノスケールの微調整、長期使用時の安定性確保など、高い寸法精度が求められる幅広い用途にお応えします。

当社の特注シムのスペックをご紹介いたします。
その他の仕様についてご要望がある際は、ぜひお問い合わせくださいませ。

項目	対応範囲・仕様
厚み	1μm〜
厚み指定	0.1μm＝100nm刻み
板厚公差	±0.1μm 〜（サイズ・厚みによる）
最大サイズ	1,000mm 超（要相談）
最小サイズ	制限無し（要相談）
表面状態	素材面、梨地面、鏡面などご希望に応じて
対応素材	SUS系、アルミ、チタン、銅、真鍮、セラミックス、超硬合金など230種以上
最小ロット	1枚から試作・製作対応

下記のボタンをクリックするとPDFカタログのページが開きます。

TDCで製作した特注シムの事例をご紹介いたします。
サイズ・形状・材質・配送方法など、お客様のご要望に応じて柔軟に対応いたしますので、お気軽にご相談ください。

加工実績①：厚み1μmの超極薄シム / チタン製

チタンにて、厚み1μm（＝0.001mm）の超極薄のシムを製作。
1μm単位でご希望に応じて製作いたしました。

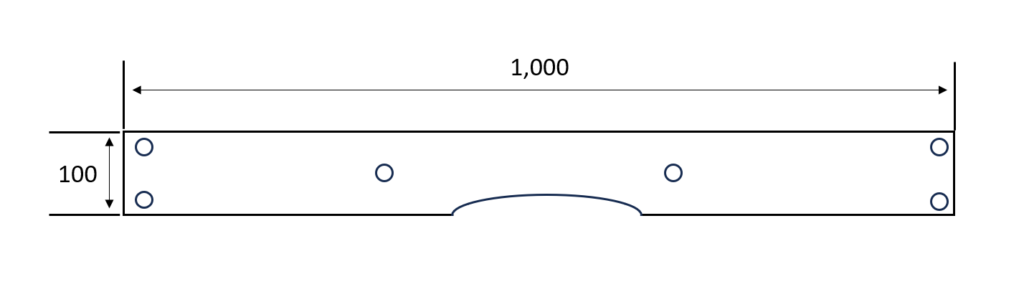

加工実績②：長さ1mの超大型シム / SUS製

SUS304にて、1,000mmにも及ぶ超長尺シムを製作。
配送時に製品が破損しないよう、サイズに応じた梱包・配送方法で対応いたします。

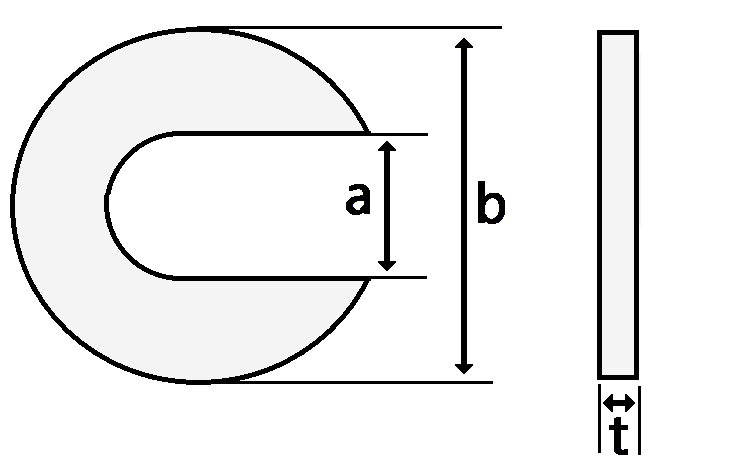

加工実績③：オリジナルシムリング / SUS製

お客様のご要望に応じて内径・外径・厚みを設定したオーダーメイドのリングシムを作成しました。

TDCの特注シムの精度と品質は、長年培ってきた加工技術と徹底した検査体制によって支えられています。

TDCの特注シムの厚み精度を支えているのは、ラップ研磨をはじめとする超精密加工技術です。

平面度・平行度・寸法公差など複数の幾何公差をナノオーダーで同時に管理できる加工体制により、厚み公差±0.1μmという精度を安定して実現しています。
TDCの加工技術の詳細については、以下のページをご覧ください。

製作したシムは、超精密測定器を用いて厚み・平面度等の寸法検査を実施しています。
すべての製品に測定データを添付しておりますので、お客様の品質管理にもご活用いただけます。

TDCでは、以下の流れでシムの受注・製作を承ります。

材料のご提案・調達 /
試験片製作 / 難削材 / 1点～量産
お任せください

電話受付：平日8時30分～17時20分

板厚公差±1μm / ±0.5μmの高精度シムを、1枚400円（税抜）〜の手頃な価格で在庫品としてご用意しております。
精密機器の組み立てや金型・治工具の精度調整にご利用いただけます。
